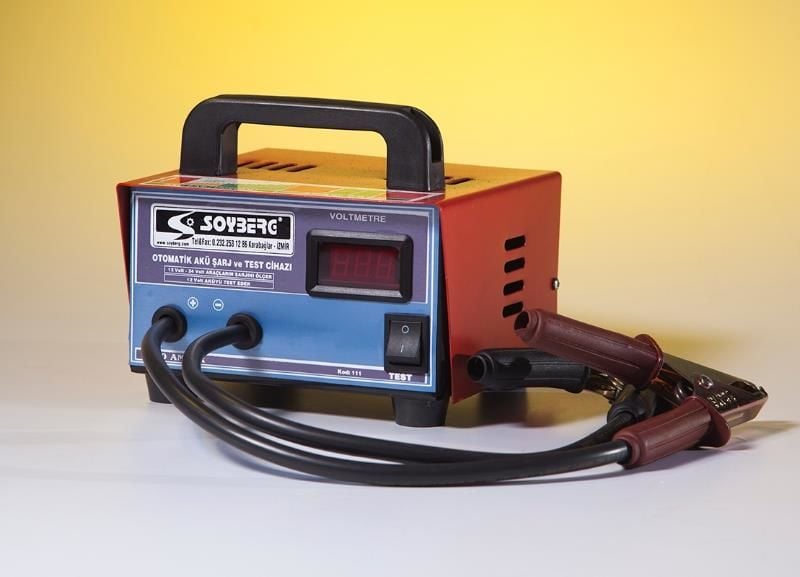

Soyberg 110 Akü Test Cihazı
ÜRÜN KODU 110
ÜRÜN ADI AKÜ TEST CİHAZI
GİRİŞİ VOLTAJI 8-36 VOLT DC
GİRİŞ AKIMI 100 AMPER MAX.
GÖSTERGELER DİJİTAL 3 HANELİ VOLTMETRE
GİRİŞ KABLOSU 7.5 MM NYY 60 CM
KORUMA / SINIFI AŞIRI AKIM VE GERİLİM SINIFI 2
TEST KAREKTERİSTİĞİ I-U AKIM - GERİLİM
SOĞUTMA HAVA SOĞUTMALI
GÜÇ 1200 WATT
EBATLARI 11X17X17CM
AĞIRLIĞI 1 KG
KULLANIM YERİ KURŞUN ASİTLİ 45-100 AMPERLİK AKÜLERİN TEST EDİLMESİ
KOD 110 (105) ARAÇ AKÜ ŞARJ ÖLÇÜM VE TEST CiHAZI
KULLANIM KLAVUZU
1)Cihaz 12 VOLTLUK 45-105 A/H lik akülerin testinde kullanılır.
2)Cihaz ile 12 VOLT luk ve 24 VOLT luk araçların şarjı ölçülebilir.
3)Cihazın ARTI maşası akünün ARTI kutbuna EKSİ maşası akünün EKSİkutbuna bağlanır.
4)Cihazın önünde bulunan dijital voltmetre vasıtasıyla akünün voltajı okunur.
Okunan voltaj 9~12 volt arasında ise akü test edilmez. Akü uygun şekilde şarja bağlanır; ş
arjdan çıkıp dinlendirildikten sonra test edilmelidir.
5)Akü testi için cihazın maşaları akü kutup başlarına sıkıca bağlanır. Akünün kapasitesine
göre 45-105 A/H lik aküler test edilir.
Cihazın test düğmesine bir kere basılıp bırakılır. Cihaz aküyü 4~6 saniye yükte
tutar ve otomatik olarak yükten ayırır.
6) Cihaz aküye yük verir iken dijital voltmetreden akünün voltaj değeri okunur ve
cihazın üzerindeki cihazın kapağındaki etikete göre sağlamlık yorumu yapılır.
7)Eğer yük anındaki akü voltajı 8.2 VOLT un altına düşmüş ise aküde göz kopukluğu vardır.
8)Cihaz ile araç şarjı ölçerken kesinlikle yük vermeyiniz. Araç çalışır pozisyonda iken
cihazın maşaları kutup başlarına tutturulur voltmetreden araç şarjı okunur; cihazın
kapağındaki etikete göre araç konjektörünün sağlamlığı da ölçülür.
9)Cihazı akü suyundan ve mekanik darbelerden koruyunuz.
10)24 VOLT luk akü gruplarında kesinlikle yük vermeyiniz.
11) Cihazı amacına aykırı olarak kullanılması durunun da arızalanması halinde garanti
kapsamına girmez.
